Lernen Sie zwei der selteneren Geräte in Glasfasernetzen kennen
Den autor.: Hosecom hora de lanzamiento: 2024-04-26 07:22:03 número de vista: 1127
Wir alle wissen, dass zu den gängigen Geräten in Glasfasernetzen ONUs, OLTs usw. gehören. Heute stellen wir einige seltene optische Netzwerkgeräte vor. Kennen Sie sie?

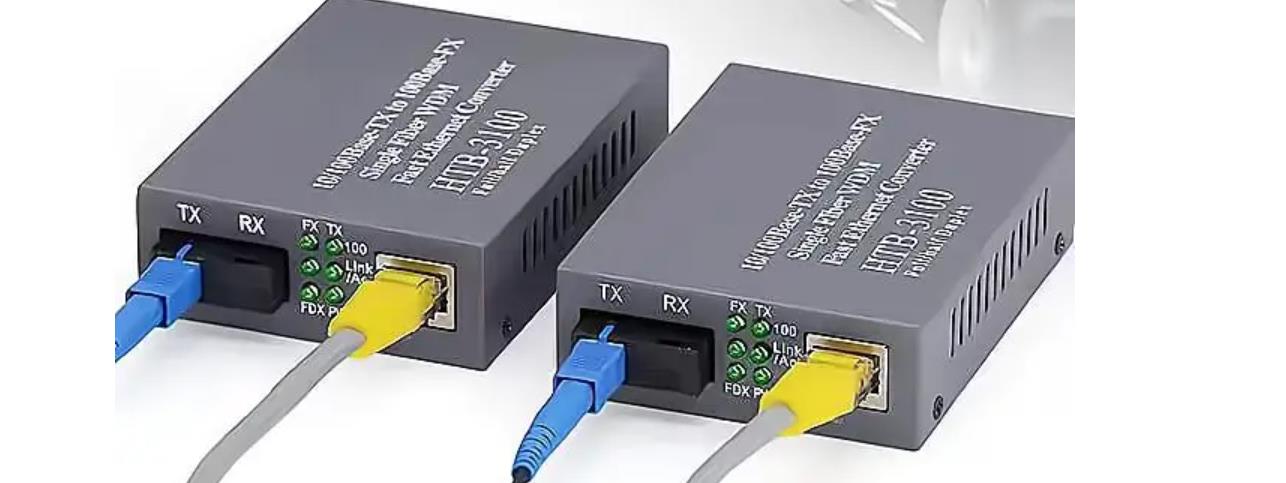

Der erste Typ: Glasfaser-Transceiver
Ein Glasfaser-Transceiver ist ein Gerät zur Umwandlung fotoelektrischer Signale in einem lokalen Netzwerk. Er kann in einen Dual-Fiber-Transceiver und einen Single-Fiber-Transceiver unterteilt werden.
Dual-Fiber-Transceiver: Er verwendet zwei Adern, einen zum Senden und einen zum Empfangen. Ein Ende dient zum Senden und das andere Ende muss in den Empfangsport eingeführt werden, d. h. die beiden Enden müssen sich kreuzen. Der Dual-Fiber-Transceiver verfügt über einen TX-Port (Sendeport) und einen RX-Port (Empfangsport). Beide Ports senden die gleiche Wellenlänge von 1310 nm und empfangen die gleiche Wellenlänge von 1310 nm, sodass bei der Querverbindung zwei parallele optische Fasern verwendet werden Verdrahtung.
Einzelfaser-Transceiver: Ein Einzelfaser-Transceiver muss sowohl die Sendefunktion als auch die Empfangsfunktion realisieren. Er nutzt die Wellenlängenmultiplextechnologie, um zwei optische Signale unterschiedlicher Wellenlänge in einer Glasfaser zu übertragen, um Übertragung und Empfang zu erreichen. Daher sendet der Singlemode-Einzelfaser-Transceiver über einen Glasfaserkern, sodass das Sende- und Empfangslicht gleichzeitig über einen Glasfaserkern übertragen wird. Um eine normale Kommunikation zu erreichen, müssen in diesem Fall zwei Lichtwellenlängen zur Unterscheidung verwendet werden. Daher sendet das optische Modul eines Singlemode-Einzelfaser-Transceivers Licht mit zwei Wellenlängen aus, im Allgemeinen 1310 nm/1550 nm und 1550 nm/1310 nm. Auf diese Weise besteht ein Unterschied zwischen den beiden Enden des Transceivers sendet an einem Ende 1310 nm aus und empfängt 1550 nm. Das andere Ende sendet 1550 nm aus und empfängt 1310 nm. Um die Unterscheidung für Benutzer zu erleichtern, werden stattdessen normalerweise Buchstaben verwendet. Das A-Ende (1310 nm/1550 nm) und das B-Ende (1550 nm/1310 nm) werden angezeigt. Benutzer müssen die AB-Kopplung verwenden und können keine AA- oder BB-Verbindungen herstellen. Auf der AB-Seite kommen ausschließlich Einfaser-Glasfaser-Transceiver zum Einsatz. Beachten Sie, dass es sich bei der Faser um eine Singlemode-Faser handeln muss.
Der zweite Typ: optischer Transceiver
Ein optischer Transceiver ist ein Glasfaserkommunikationsgerät, das die Datenübertragung über große Entfernungen durch Signalmodulation, fotoelektrische Umwandlung und andere Technologien erweitert. Optische Transceiver werden im Allgemeinen paarweise verwendet und sind in Sender und Empfänger unterteilt. Der Sender führt die Umwandlung von elektrischen in optische Signale durch und überträgt die optischen Signale für die Glasfaserübertragung; der Empfänger wandelt die von den optischen Fasern empfangenen optischen Signale in elektrische Signale um und vervollständigt die optische in elektrische Umwandlung. Das gesamte Übertragungssystem besteht aus drei Teilen: Lichtquelle (Sendeende), Übertragungsmedium und Detektor (Empfangsende).
Die Rolle des optischen Transceivers spiegelt sich hauptsächlich in zwei Aspekten wider:
Mehrere E1-Signale können gleichzeitig in optische Signale umgewandelt und dann übertragen werden. Das E1-Signal bezeichnet einen Datenübertragungsstandard, der hauptsächlich in China und europäischen Ländern verwendet wird. Der optische Transceiver kann bis zu 4032 E1-Signale gleichzeitig übertragen, davon mindestens 4.
Optische Transceiver können in Übertragungsgeräten optischer Kommunikationssysteme verwendet werden, um Photoelektrizität umzuwandeln und zu übertragen. Diese Funktion wird im Leben besonders häufig verwendet und ist häufig in vielen Branchen wie Überwachung, Elektrizität, Telekommunikation und Videoübertragung zu finden Wir leisten einen großen Beitrag zum Leben.
Das Funktionsprinzip des optischen Transceivers:
Der digitale optische Transceiver digitalisiert die zu übertragenden Bild-, Sprach- und Datensignale und multiplext diese digitalen Signale dann, um mehrere digitale Signale mit niedriger Geschwindigkeit in ein Hochgeschwindigkeitssignal umzuwandeln, und wandelt dieses Signal in ein optisches Signal um. Auf der Empfangsseite wird das optische Signal in ein elektrisches Signal umgewandelt, das wiederhergestellte Hochgeschwindigkeitssignal wird in das ursprüngliche Mehrkanal-Niedriggeschwindigkeitssignal zerlegt und schließlich werden diese Datensignale in Bild-, Sprach- und Datensignale wiederhergestellt. Der analoge optische Transceiver moduliert die Amplitude oder Frequenz des zu übertragenden Signals und wandelt dann das modulierte elektrische Signal in ein optisches Signal um. Am Empfangsende wird das optische Signal in ein elektrisches Signal umgewandelt und anschließend demoduliert, um ein Bild-, Sprach- oder Datensignal wiederherzustellen.
In Glasfasernetzen gibt es noch viele, viele weitere Geräte, die wir im nächsten Artikel vorstellen.
